海灣JTF-GOM-GSTN9813(Ex) 點型復合式感煙感溫火災探測器

一、海灣JTF-GOM-GSTN9813(Ex) 點型復合式感煙感溫火災探測器特點

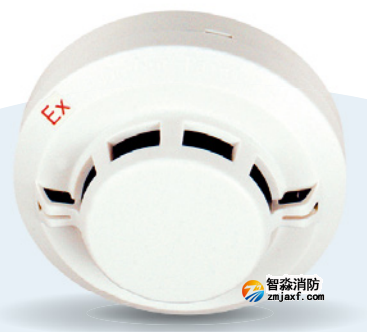

       海灣JTF-GOM-GSTN9813(Ex) 點型復合式感煙感溫火災探測器（以下簡稱探測器）是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。探測器為編碼型探測器，地址碼可通過 BMQ-2 編碼器進行設置（編碼設置需要在安全區進行）。探測器適用于石油、化工等行業具有防爆要求的 1 區及 2 區使用。與 GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。該探測器防爆類型為本質安全型，產品符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》和 GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》的有關規定。

二、海灣JTF-GOM-GSTN9813(Ex) 點型復合式感煙感溫火災探測器主要技術指標

(1) 工作電壓：

 信號總線電壓：總線 24V 允許范圍：16V～28V

(2) 工作電流：

 監視電流≤0.3mA

報警電流≤1.0mA

(3) 感溫類別：A2R

(4) 指示燈：紅色，巡檢時閃爍，報警時常亮

(5) 防爆標志：Ex ib IIC T6 Gb

(6) 安全柵參數：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(7) 設備最大輸入參數：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(8) 線制：信號二總線無極性

(9) 編碼方式：電子編碼（編碼范圍為 1～242）

(10) 使用環境：溫 度：-10℃～+50℃

 相對濕度≤95%，不凝露

(11) 探測器尺寸：直徑：103mm 高：55mm（帶底座）

三、海灣JTF-GOM-GSTN9813(Ex) 點型復合式感煙感溫火災探測器保護面積

       當空間高度為 6 米～12 米時，一個探測器的保護面積，對一般保護場所而言為 80 平方米。空間高度為 6 米以下時，保護面積為 60 平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

四、結構特征、安裝與布線

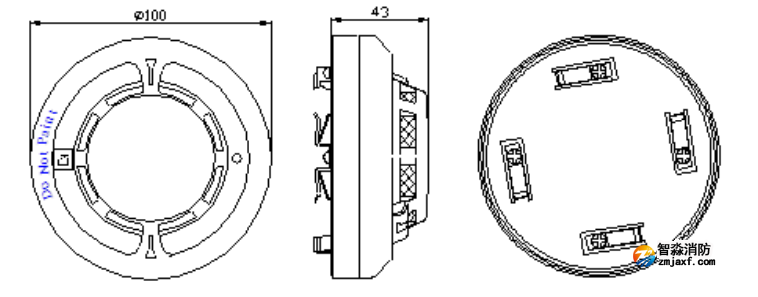

探測器外形示意圖如圖所示。

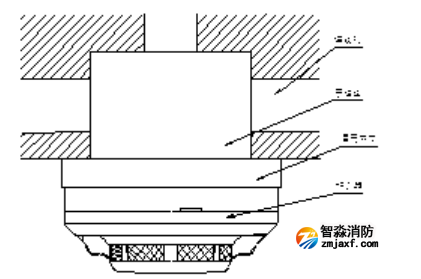

探測器安裝方式如圖所示。

      探測器與 DZ-02（Ex）防爆通用底座配套使用，底座示意圖如圖 1-12 所示。底座上有 4 個導體片，1，3 導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在 1,3 接線端子上（不分極性），另一對導體片用來輔助固定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求: 底座接線電纜均選用截面積不小于 1.0mm 2的本安電纜，且電纜間分布電容不得大于 0.083?F，分布電感不得大于 4.0mH。
