一、JTFB-GOF-GST601點型復合式感煙感溫火災探測器概述

　　JTFB-GOF-GST601點型復合式感煙感溫火災探測器(以下簡稱探測器)是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。與GST-LD-8320終端器配合使用，可與多線制火災報警控制器或通過GST-LD-8319編址接口模塊與我公司生產的火災報警控制器相連，完成探測器的信號處理。

二、JTFB-GOF-GST601點型復合式感煙感溫火災探測器特點

　　該探測器為非編碼型，是我公司最新推出的一款新型探測器。復合探測技術是目前國際上正在流行的新型多功能高可靠性的火災探測技術。它不僅具有普通散射型光電感煙探測器的性能，而且兼有定溫、差定溫感溫探測器的性能。正是由于感煙與感溫的復合技術，使得該款探測器克服了普通散射型光電探測器對黑煙小顆粒煙霧的不敏感特性，能夠?qū)覙藴试囼灮餝H3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒進行探測和報警。同時該款探測器也能對酒精燃燒等有明顯溫升的明火探測報警。

三、JTFB-GOF-GST601點型復合式感煙感溫火災探測器技術特性

　　1.探測器類別：A2R

　　2.工作電壓：DC24V，允許范圍：DC12V～DC28V

　　3.工作電流：監視電流≤60A報警電流≤30mA

　　4.報警確認燈：紅色(巡檢時閃亮，報警時常亮)

　　5.保護面積：當空間高度為6m～12m時，一個探測器的保護面積，對一般保護現場而言為80m2；空間高度為6m以下時，保護面積為60m2。具體參數應以GB50116《火災自動報警系統設計規范》為準。

　　6.線制：電源二總線，有極性

　　7.使用環境：溫度：-10℃～+50℃相對濕度≤95%，不凝露

　　8.外形尺寸：直徑：100mm高：56mm(帶底座)

　　9.外殼防護等級：IP22

　　10.殼體材料和顏色：ABS，象牙白

　　11.重量：約120g

　　12.安裝孔距：45mm～75mm

　　13.執行標準：GB4715-2005、GB4716-2005

四、JTFB-GOF-GST601點型復合式感煙感溫火災探測器結構特征與工作原理：

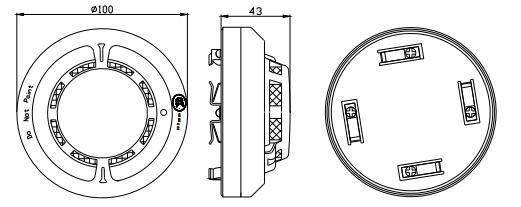

　　1.探測器外形示意圖如圖1所示。

　　2.工作原理

　　普通散射型光電探測器對那些產生小顆粒黑色煙霧的燃燒不敏感，因為這些小粒子對光的散射作用較小，因此許多光電感煙探測器對國家標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒由于信號較小而探測不到。但由于這些火都伴隨著明顯的溫升，因此本探測器將普通散射型光電感煙部分的采樣信號和溫度傳感器的采樣信號復合在一起，利用復合“火災量”算法有效地提高了煙霧探測的靈敏度，使探測器對小粒子黑煙明火也能及時探測報警。
